Le radiazioni X, una componente fondamentale nel campo della diagnostica per immagini e della radioprotezione, sono una forma di energia che appartiene allo spettro elettromagnetico. Comprendere la loro natura è il punto di partenza essenziale per qualsiasi professionista che operi con esse. Lo spettro elettromagnetico è un continuo di tutte le possibili lunghezze d'onda della radiazione elettromagnetica, che include onde radio, microonde, infrarossi, luce visibile, ultravioletti, raggi X e raggi gamma. Tutti questi fenomeni sono forme di energia che si propagano nello spazio sotto forma di onde, viaggiando alla velocità della luce nel vuoto. La distinzione tra le diverse forme di radiazione all'interno dello spettro risiede nella loro lunghezza d'onda, frequenza ed energia: lunghezze d'onda più corte corrispondono a frequenze più alte e, di conseguenza, a energie maggiori. Le radiazioni X si trovano nella parte ad alta energia dello spettro, con lunghezze d'onda comprese tipicamente tra 0.01 e 10 nanometri e energie tra 120 eV e 120 keV. Questa alta energia è ciò che conferisce loro la capacità di ionizzare la materia.

Un concetto cruciale per la comprensione delle radiazioni X è il dualismo onda-particella. Sebbene le radiazioni X si propaghino come onde elettromagnetiche, esse interagiscono con la materia comportandosi come particelle discrete, chiamate fotoni. Ogni fotone è un pacchetto di energia la cui quantità è direttamente proporzionale alla frequenza dell'onda associata, secondo la relazione di Planck: E = hν, dove E è l'energia del fotone, h è la costante di Planck e ν è la frequenza. Questa natura duale spiega sia la loro propagazione nello spazio che le loro interazioni con gli atomi. Quando si parla di "radiazione X," si intende, in questo contesto, un flusso di fotoni X.

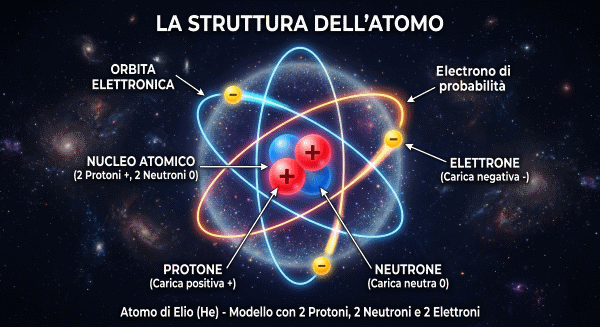

Per comprendere come l'energia possa interagire con gli atomi, è indispensabile richiamare i principi della struttura atomica. Il modello di Bohr, sebbene semplificato, fornisce un'utile rappresentazione di base: un nucleo centrale positivo, attorno al quale gli elettroni orbitano in specifici livelli energetici discreti. Ogni livello o "guscio" ha una definita energia di legame per gli elettroni che lo occupano. Gli elettroni più vicini al nucleo (gusci K, L, M) sono legati più fortemente rispetto a quelli più esterni. La meccanica quantistica offre una descrizione più accurata e probabilistica della posizione e dell'energia degli elettroni, ma il concetto di livelli energetici discreti rimane valido per spiegare molti fenomeni radiologici, inclusa la produzione di raggi X caratteristici e le interazioni fotoelettriche.

La materia è composta da atomi, e la stabilità o meno dei nuclei atomici determina la presenza di radioattività. Un atomo è identificato dal suo numero atomico (Z, numero di protoni) e dal suo numero di massa (A, somma di protoni e neutroni). Gli isotopi sono atomi dello stesso elemento (stesso Z) ma con un diverso numero di neutroni (diverso A). Alcuni isotopi sono stabili, mentre altri sono instabili, o radioattivi. La stabilità isotopica è dettata dal rapporto tra protoni e neutroni nel nucleo. Se questo rapporto non è ottimale, il nucleo può trovarsi in uno stato di eccesso di energia o con un disequilibrio tra le forze nucleari, rendendolo radioattivo. La radioattività naturale è un fenomeno spontaneo in cui i nuclei atomici instabili decadono, trasformandosi in nuclei più stabili e rilasciando energia sotto forma di radiazioni. Questo processo può avvenire attraverso diversi meccanismi di decadimento.

Tra i principali decadimenti radioattivi, troviamo il decadimento alfa, beta e gamma. Il decadimento alfa si verifica tipicamente in nuclei pesanti con un eccesso di protoni e neutroni, dove un nucleo emette una particella alfa, che è un nucleo di elio (due protoni e due neutroni). Questo porta a una riduzione del numero atomico (Z) di 2 unità e del numero di massa (A) di 4 unità. Il decadimento beta, invece, coinvolge la trasformazione di un nucleone all'interno del nucleo. Nel decadimento beta-meno (β-), un neutrone si trasforma in un protone, emettendo un elettrone (particella beta) e un antineutrino; il numero atomico Z aumenta di 1, mentre il numero di massa A rimane invariato. Nel decadimento beta-più (β+), un protone si trasforma in un neutrone, emettendo un positrone (anti-elettrone) e un neutrino; il numero atomico Z diminuisce di 1, mentre A rimane invariato. Un altro tipo di decadimento che altera il rapporto protoni/neutroni è la cattura elettronica, dove un elettrone orbitale interno viene catturato dal nucleo, combinandosi con un protone per formare un neutrone ed emettendo un neutrino; anche qui, Z diminuisce di 1 e A rimane costante. Infine, il decadimento gamma si verifica quando un nucleo, dopo un decadimento alfa o beta, si trova in uno stato eccitato con un eccesso di energia. Per raggiungere uno stato di minore energia (stato fondamentale), il nucleo emette un fotone ad alta energia, un raggio gamma. Questo tipo di decadimento non altera Z o A.

La produzione artificiale di raggi X, a differenza della radioattività naturale, avviene in dispositivi specifici, il più comune dei quali è il tubo radiogeno.

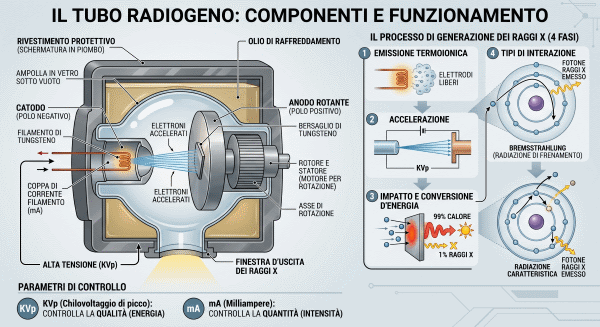

Questo dispositivo converte energia elettrica in raggi X e calore. Il processo inizia con l'effetto termoionico: un filamento di tungsteno (catodo) viene riscaldato ad alta temperatura (tipicamente 1500-2200°C) dal passaggio di corrente elettrica (mA). Questo riscaldamento fornisce agli elettroni del filamento energia cinetica sufficiente per superare la barriera di potenziale superficiale ed essere "liberati" nel vuoto all'interno del tubo. Questi elettroni formano una "nube" di carica spaziale intorno al catodo.

Una volta prodotti, gli elettroni vengono accelerati verso un anodo, che è un disco metallico ad alto numero atomico (generalmente tungsteno, per la sua alta densità, alto Z e alto punto di fusione), posto all'estremità opposta del tubo. Questa accelerazione è dovuta a una grande differenza di potenziale elettrico (kVp, chilo-Volt di picco) applicata tra il catodo e l'anodo. Maggiore è il kVp, maggiore è l'energia cinetica con cui gli elettroni colpiranno l'anodo. Gli elettroni ad alta energia, una volta raggiunta la superficie dell'anodo, interagiscono con gli atomi del materiale bersaglio, e queste interazioni sono la fonte dei raggi X.

Due meccanismi principali portano alla produzione di raggi X all'interno del tubo radiogeno: la Bremsstrahlung e la radiazione caratteristica. La Bremsstrahlung, o "radiazione di frenamento", si verifica quando gli elettroni ad alta energia che penetrano nell'anodo passano vicino ai nuclei atomici degli atomi di tungsteno. Il forte campo elettrico del nucleo attrae gli elettroni in arrivo, causando una deviazione della loro traiettoria e una decelerazione. Durante questa decelerazione, gli elettroni perdono energia cinetica, che viene convertita in fotoni X. La quantità di energia persa e, di conseguenza, l'energia del fotone X prodotto, dipende dalla vicinanza dell'elettrone al nucleo e dall'entità della deviazione. Poiché queste interazioni sono casuali e avvengono con diverse intensità, la Bremsstrahlung produce uno spettro continuo di energie dei fotoni X, da un valore prossimo allo zero fino a un'energia massima pari all'energia cinetica massima degli elettroni incidenti (determinata dal kVp).

La radiazione caratteristica, invece, è prodotta da un'interazione più specifica. Quando un elettrone accelerato colpisce un elettrone orbitale interno di un atomo dell'anodo (ad esempio, un elettrone del guscio K), può espellerlo dalla sua orbita, lasciando una vacanza elettronica. Questo stato è instabile, e per ripristinare la stabilità, un elettrone da un guscio più esterno (con energia maggiore) "salta" per riempire la vacanza. Nel fare ciò, l'elettrone emette l'energia in eccesso sotto forma di un fotone X. L'energia di questo fotone è "caratteristica" dell'elemento dell'anodo e dei gusci elettronici coinvolti, poiché corrisponde alla differenza di energia tra i due livelli. Ad esempio, l'emissione di un fotone X quando un elettrone salta dal guscio L al guscio K produrrà una radiazione K-alfa, mentre un salto dal guscio M al K produrrà una K-beta. Questi fotoni X appaiono come picchi discreti nello spettro energetico complessivo, sovrapposti allo spettro continuo della Bremsstrahlung.

L'efficienza di conversione dell'energia cinetica degli elettroni in raggi X è molto bassa. Meno dell'1% dell'energia degli elettroni incidenti viene convertita in raggi X utili per l'immagine. La stragrande maggioranza, circa il 99% o più, viene convertita in calore. Per questo motivo, i tubi radiogeni richiedono sistemi di raffreddamento efficienti, spesso utilizzando olio che circonda l'involucro del tubo, o anodi rotanti che dissipano il calore su una superficie più ampia.

Diversi fattori influenzano la produzione di raggi X e, di conseguenza, la qualità e la quantità del fascio radiogeno. Il kilovolt di picco (kVp) applicato tra catodo e anodo è il fattore primario che determina l'energia massima degli elettroni e quindi l'energia massima dei fotoni X prodotti, influenzando direttamente la "qualità" (penetrazione) del fascio. Un kVp più elevato produce fotoni X con energia media più alta, in grado di penetrare più facilmente attraverso i tessuti più densi. Inoltre, un aumento del kVp aumenta anche l'efficienza di produzione dei raggi X e, di conseguenza, la "quantità" (intensità) del fascio. La corrente nel filamento (mA, milliampere) controlla la temperatura del filamento e, di conseguenza, il numero di elettroni emessi per effetto termoionico. Un aumento dei mA si traduce in un maggior numero di elettroni che colpiscono l'anodo e, quindi, in una maggiore quantità di fotoni X prodotti, senza alterare significativamente l'energia media del fascio. Il tempo di esposizione (s) determina per quanto tempo il flusso di elettroni colpisce l'anodo. Il prodotto di mA e tempo (mAs) è direttamente proporzionale alla quantità totale di raggi X prodotti.

La filtrazione è un altro fattore. Il fascio di raggi X prodotto contiene fotoni a bassa energia che, pur non essendo in grado di contribuire alla formazione dell'immagine diagnostica (non penetrano il paziente a sufficienza), vengono assorbiti dal paziente, aumentando la dose. La filtrazione consiste nell'interporre materiali come l'alluminio o il rame nel percorso del fascio per assorbire selettivamente questi fotoni a bassa energia. Si distingue tra filtrazione intrinseca (dovuta all'involucro di vetro/metallo del tubo, all'olio di raffreddamento e alla finestra del tubo) e filtrazione aggiunta (piastre di alluminio o rame poste esternamente). La filtrazione totale aumenta l'energia media del fascio, migliorandone la "qualità" e riducendo la dose al paziente.

La "qualità" del fascio di raggi X si riferisce alla sua capacità di penetrare la materia, ed è principalmente determinata dall'energia media dei fotoni, che a sua volta è influenzata dal kVp e dalla filtrazione. Un fascio di alta qualità (più penetrante) è spesso descritto dalla sua "strato emivalore" (HVL), lo spessore del materiale necessario per ridurre l'intensità del fascio alla metà del suo valore originale. La "quantità" del fascio si riferisce all'intensità, ovvero al numero di fotoni X presenti nel fascio, ed è influenzata principalmente dai mAs e, in misura minore, dal kVp. Un aumento della quantità si traduce in un aumento della densità ottica dell'immagine (se analogica) o del segnale (se digitale).

I dettagli costruttivi del tubo radiogeno sono fondamentali per la sua funzionalità e durata. Il catodo è tipicamente un filamento di tungsteno a spirale, che funge da sorgente di elettroni. Il focal spot (punto focale), la piccola area sull'anodo dove il fascio di elettroni impatta, è cruciale per la risoluzione spaziale dell'immagine. Un focal spot più piccolo offre una maggiore risoluzione, ma concentra il calore su un'area più piccola. Per mitigare questo, molti tubi utilizzano un anodo rotante, un disco che ruota ad alta velocità (3.000-10.000 giri/min) per distribuire il calore su una circonferenza più ampia, aumentando la capacità termica del tubo e permettendo esposizioni più lunghe o più intense. L'anodo è inclinato rispetto all'asse del fascio di elettroni (effetto tallone) per concentrare ulteriormente il punto focale effettivo rispetto a quello geometrico, migliorando la risoluzione e permettendo una dissipazione termica più efficace. L'involucro del tubo è realizzato in vetro o metallo e mantiene il vuoto, essenziale per prevenire collisioni degli elettroni con molecole d'aria che ridurrebbero l'efficienza e genererebbero raggi X indesiderati. Una piccola finestra nell'involucro permette l'uscita del fascio di raggi X.

Infine, la collimazione è un aspetto critico della radioprotezione e della qualità dell'immagine. I collimatori sono dispositivi, tipicamente costituiti da lamine di piombo mobili, che restringono il campo del fascio di raggi X all'area di interesse diagnostico. Questo ha un duplice vantaggio: riduce la dose al paziente, limitando l'esposizione solo alla regione clinicamente rilevante, e migliora la qualità dell'immagine riducendo lo scattering (diffusione di raggi X all'interno del paziente che può velare l'immagine e ridurre il contrasto).
